金洋岸電箱低壓插座插頭主要技術參數及要求

　　岸電情況簡述：

　　一、金洋公司1#2#3#泊位各有一臺岸電箱（充電樁），電壓AC380V,50HZ,插座型號為250A,一樁一電表二插座，單插座極限輸出為160KW,雙插座總輸出不高于220KW.

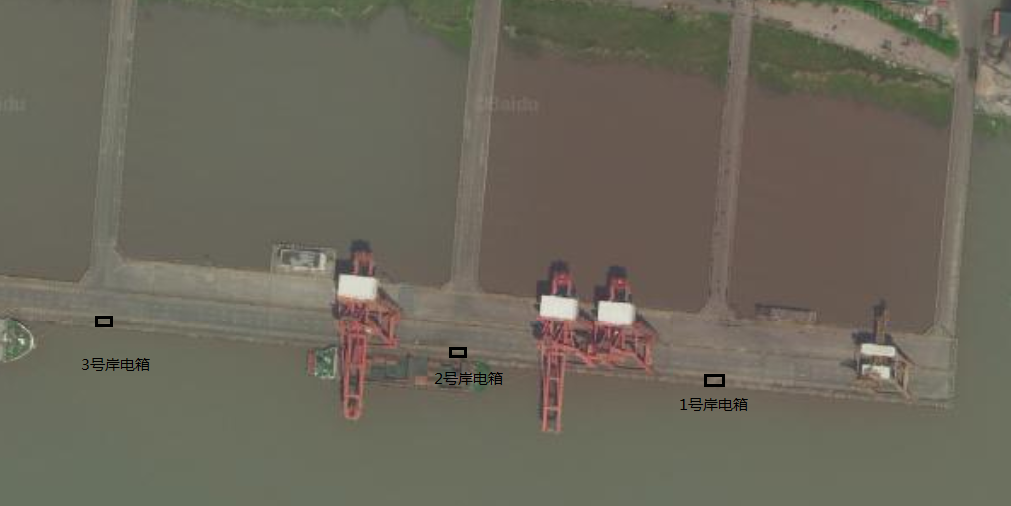

　　二、岸電箱編號及碼頭分布圖

　　三、金洋岸電箱低壓插座插頭主要技術參數及要求

1. 額定電壓:380V。
2. 額定頻率：50Hz。
3. 額定電流: 250A。
4. 插頭插座防護等級：不低于IP66。
5. 插座具有機械安全裝置。
6. 插座型式：3個動力芯、1個地芯、4個控制芯。
7. 插頭插座具有接地觸頭和連鎖觸頭，當插頭插入插座時，接地觸頭應在其他觸頭接觸前首先接觸，聯鎖觸頭應在主觸頭接觸后接觸。
8. 插頭和插座須有機械鎖緊安全裝置，此裝置在工作位置上可鎖定連接。
9. 插頭插座供電端為插孔形式，受電端為插針形式。
10. 插頭插座的插針和插孔應具有良好的接觸壓力，連接可靠。
11. 符合GB/T 11918.5-2020工業用插頭插座和耦合器　第5部分：低壓岸電連接系統(LVSC系統)用插頭、插座、船用連接器和船用輸入插座的尺寸兼容性和互換性要求》。

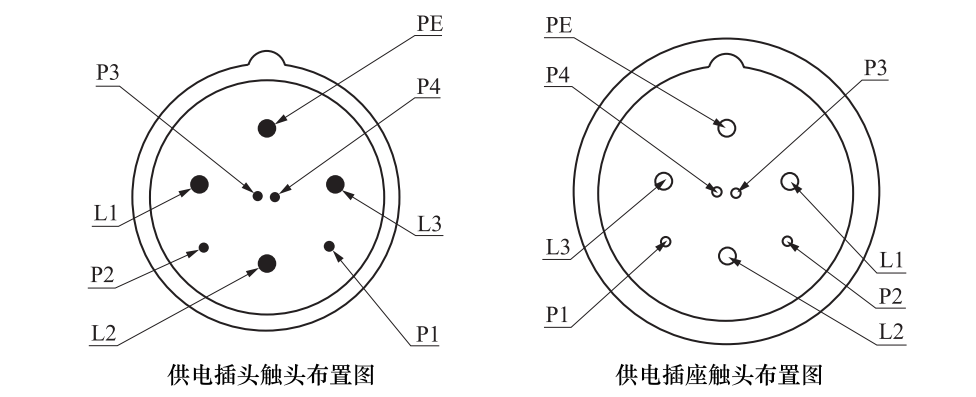

12. 低壓插頭、插座如下示意圖：

    　　



    　　



　　13.電氣附件通過P1和P3一組控制觸頭實現岸側電氣連鎖，通過P2和P4一組控制觸頭實現船側電氣連鎖。
