一、岸電情況簡述

狀元岙公司7#泊位有2臺高壓岸電箱（充電樁），型號為JL-HVSC-HS-2350-7200 兩座 350A 高壓岸電箱。本箱體安裝配備 2 個 AC7200V/350A 標準岸電專用插座，單插座極限輸出為1500KW,四插座總輸出不高于3000KW。

二、岸電箱編號及碼頭位置

• 狀元岙7#泊位高壓岸電插座箱主要技術參數及要求

使用環境：

1. 環境溫度:室內設備:0C~+40C。室外設備:-20C~+50C
2. 相對濕度:不超過 95% (S45C時)不超過70% (>45C時)
3. 運行地點:無導電或爆炸塵埃，無腐蝕金屬或破壞絕緣的氣體或蒸汽

4. 海拔高度:1000 m

5)  地震烈度: 7 度

額定電壓:7200V

額定電流:2*350A

額定頻率：50Hz/60Hz

輸出插座:2 個 AC7.2KV/350A 標準岸電專用插座

特殊條件:防沙塵、防潮、防鹽霧等

防護等級:IP66

相關配置:電源指示燈、安全聯鎖裝置、插頭位置檢測、加熱器、加熱器指示燈

外觀大小:1280*1200*800

四、插頭及插座

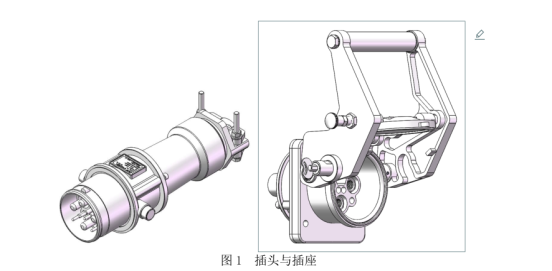

插頭、插座如下示意圖

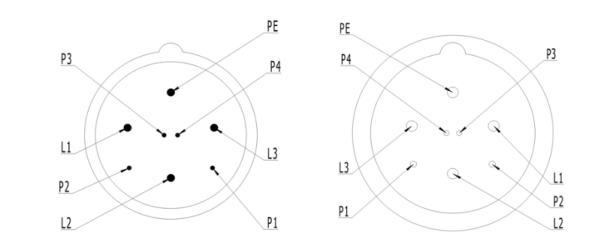

電氣附件通過P1和P3一組控制觸頭實現岸側電氣連鎖，通過P2和P4一組控制觸頭實現船側電氣連鎖
