一、岸電情況簡述

　　狀元岙公司7、8#泊位有3臺低壓岸電箱（充電樁），型號為JL-LVSC-HS-2250-450-WZ 3座 250A 低壓岸電箱。每個岸電箱體安裝配備 2 個 AC690V/250A 標準岸電專用插座，單插座極限輸出為200KW,雙插座總輸出不高于400KW。

　　二、岸電箱編號及碼頭位置

• 狀元岙7、8#泊位低壓岸電插座箱主要技術參數及要求

　　使用環境：

1. 環境溫度:室內設備:0C~+40C。室外設備:-20C~+50C
2. 相對濕度:不超過 95% (S45C時)不超過70% (>45C時)
3. 運行地點:無導電或爆炸塵埃，無腐蝕金屬或破壞絕緣的氣體或蒸汽

1. 海拔高度:1000 m

　　5)  地震烈度: 7 度

　　額定電壓:400V

　　額定電流:2*250A

　　額定頻率：50Hz

　　輸出插座:2 個 AC690V/250A 標準岸電專用插座

　　特殊條件:防沙塵、防潮、防鹽霧等

　　防護等級:IP65

　　相關配置:電源指示燈、安全聯鎖裝置、插頭位置檢測、加熱器、加熱器指示燈

　　外觀大小:1110*750*450

　　四、插頭及插座

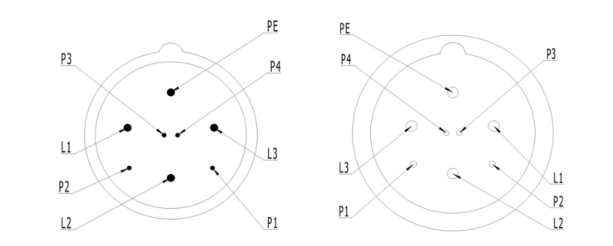

　　插頭、插座如下示意圖

電氣附件通過P1和P3一組控制觸頭實現岸側電氣連鎖，通過P2和P4一組控制觸頭實現船側電氣連鎖
